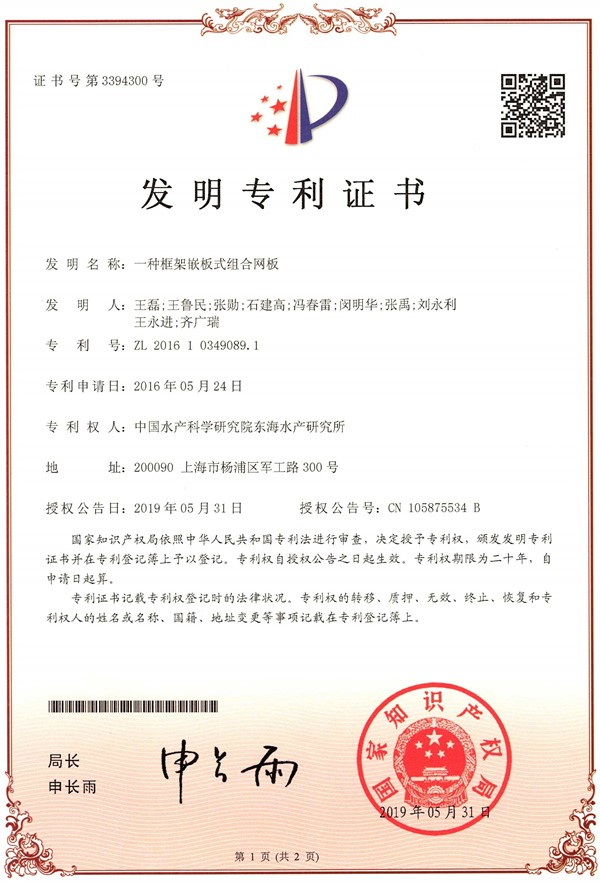

由我所王磊等人發明的“一種框架嵌板式組合網板”已獲國家發明專利授權，專利授權號：ZL 201610349089.1。
該發明的一種框架嵌板式組合網板，是一種鋼制框架鑲嵌固定超高分子量聚乙烯板制成的拖網網板，該裝置在水中使用時重量輕，在中上層及表層拖網作業中具有良好效果。裝置由鋼制框架與超高分子量聚乙烯板組合而成，利用鋼材的硬度和強度保證網板的整體結構型式，結合材質輕，強度高，可塑性強的超高分子量聚乙烯板，制作成的網板不僅可保證結構的強度，又降低了網板的自重，并利用塑料表面的光滑度，降低了阻力。同時，網板的結構參數經多次風洞試驗優化并驗證，其結構參數組合后可產生良好的水動力性能，其最大升力系數為2.628（沖角32.5°），最大升阻比為5.803（沖角17.5°）；雙層主面板的升力系數經試驗驗證較相同結構參數單層主面板提高40%以上。
該發明網板的型式為大展弦比立式“V”型曲面結構，翼展5270mm，翼弦2825mm，展弦比為1.87，雙層導流板及雙層主面板的設計及優化后的結構參數設計組合可使裝置產生良好的水動力性能，升力系數高，具有良好的拖網網口水平擴張效果；底拖板可安裝不同重量的拖鐵，增加穩性，并可根據作業水層需求調節配重，以控制網板的作業水層深度率。經生產驗證，該網板的擴張性能優異，具有良好的應用前景。
（捕撈與漁業工程實驗室 王磊）
